Konfigurasi Cisco Packet Tracer

*KELAS A

langkah langkah untuk membuat jaringan sederhana dengan cisco paket tracer,disini saya akan membuat sebuah jaringan computer yang terdiri dari :

  1.  8 komputer/PC
  2. 1 switch
  • Buatlah 8 komputer

Komputer dapat ditemukan di toolbar bawah, pada bagian GENERIC . Pilih tipe yang mana saja, tiap tipe mewakilkan tipe-tipe komputer yang dikeluarkan oleh cisco.

  • Buatlah 1 switch

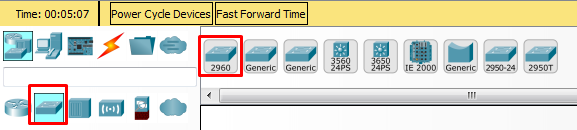

Switch dapat ditemukan di toolbar bawah, pada bagian SWITCHES. Pilih tipe yang mana saja, tiap tipe mewakilkan tipe-tipe switch yang dikeluarkan oleh cisco.

  • Buatlah 8 komputer pada switch . Komputer dapat ditemukan pada toolbar END DEVICE. Dan PC diganti nama terserah kalian



  • kemudian hubungkan komputer-komputer tersebut ke switch. Pakailah kabel    connection sebagai media transmisi.





Ketika pertama kali komputer disambungkan dengan kabel ke switch, lingkaran hijau yang ada di switch akan berwarna merah. jika media transmisi yang digunakan benar maka lama kelamaan indikator tersebut akan berubah warna menjadi lingkaran hijau

  • Untuk sekarang kita akan mengkonfigurasi IP static. Langkah-langkahnya adalah sebagai berikut:
1. Klik komputer yang ingin dikonfigurasi IP addressnya, kemudian akan muncul window baru,
2. Klik tab Desktop,
3. Akan muncul menu, pilih IP Configuration,
4. Isi bagian IP Static dengan 121.32.67.1 dan subnet mask biarkan secara default 255.0.0.0
5. Untuk IP komputer kedua, isi dengan 121.32.67.2 Komputer ketiga isi dengan 121.32.67.3  dan seterusnya sampai komputer ke 8





Setelah semua komputer sudah dikonfigurasi IP Addressnya, sekarang waktunya untuk mencari tahu apakah jaringan sudah terbentuk sempurna atau belum, dengan cara menge-ping komputer yang berseberangan. Dengan cara,
1. Klik komputer yang ingin meng-ping komputer lain, kemudian akan muncul window baru,
2. Klik tab Desktop,
3. Masuk ke menu Command Prompt,
4. Dan ketikkan perintah,
Ping 121.32.67.1 IP Address komputer tujuan.
5. Ping sukses menandakan jalur komunikasi data antar 2 perangkat tersebut sudah terhubung dan siap digunakan.





  • SELESAI


*KELAS B

langkah langkah untuk membuat jaringan sederhana dengan cisco paket tracer,disini saya akan membuat sebuah jaringan computer yang terdiri dari :

1. 8 Komputer
2. 1 Switch




  • Buatlah 8 komputer



      • Komputer dapat ditemukan di toolbar bawah, pada bagian GENERIC . Pilih tipe yang mana saja, tiap tipe mewakilkan tipe-tipe komputer yang dikeluarkan oleh cisco.

      • Buatlah 1 switch
      Switch dapat ditemukan di toolbar bawah, pada bagian SWITCHES. Pilih tipe yang mana saja, tiap tipe mewakilkan tipe-tipe switch yang dikeluarkan oleh cisco.

      • Buatlah 8 komputer pada switch . Komputer dapat ditemukan pada toolbar END DEVICE. Dan PC diganti nama terserah kalian.
      • kemudian hubungkan komputer-komputer tersebut ke switch. Pakailah kabel      connection sebagai media transmisi.







      Ketika pertama kali komputer disambungkan dengan kabel ke switch, lingkaran hijau yang ada di switch akan berwarna merah. jika media transmisi yang digunakan benar maka lama kelamaan indikator tersebut akan berubah warna menjadi lingkaran hijau

      • Untuk sekarang kita akan mengkonfigurasi IP static. Langkah-langkahnya adalah sebagai berikut:
      1. Klik komputer yang ingin dikonfigurasi IP addressnya, kemudian akan muncul window baru,
      2. Klik tab Desktop,
      3. Akan muncul menu, pilih IP Configuration,
      4. Isi bagian IP Static dengan 132.34.4.1 dan subnet mask biarkan secara default          255.255.0.0
      5. Untuk IP komputer kedua, isi dengan 132.34.4.2 Komputer ketiga isi dengan              132.34.4.3  dan seterusnya sampai komputer ke 8




      Setelah semua komputer sudah dikonfigurasi IP Addressnya, sekarang waktunya untuk mencari tahu apakah jaringan sudah terbentuk sempurna atau belum, dengan cara menge-ping komputer yang berseberangan. Dengan cara,
      1. Klik komputer yang ingin meng-ping komputer lain, kemudian akan muncul window baru,
      2. Klik tab Desktop,
      3. Masuk ke menu Command Prompt,
      4. Dan ketikkan perintah,
      Ping 132.34.4.1 IP Address komputer tujuan.
      5. Ping sukses menandakan jalur komunikasi data antar 2 perangkat tersebut sudah terhubung dan siap digunakan.





      • SELESAI


      *KELAS C

      langkah langkah untuk membuat jaringan sederhana dengan cisco paket tracer,disini saya akan membuat sebuah jaringan computer yang terdiri dari :

      1. 8 Komputer
      2. 1 Switch

      • Buatlah 8 komputer


      Komputer dapat ditemukan di toolbar bawah, pada bagian GENERIC . Pilih tipe yang mana saja, tiap tipe mewakilkan tipe-tipe komputer yang dikeluarkan oleh cisco.


      • Buatlah 1 switch



      Switch dapat ditemukan di toolbar bawah, pada bagian SWITCHES. Pilih tipe yang mana saja, tiap tipe mewakilkan tipe-tipe switch yang dikeluarkan oleh cisco.

      • Buatlah 8 komputer pada switch . Komputer dapat ditemukan pada toolbar END DEVICE. Dan PC diganti nama terserah kalian.
      • kemudian hubungkan komputer-komputer tersebut ke switch. Pakailah kabel      connection sebagai media transmisi.




      Ketika pertama kali komputer disambungkan dengan kabel ke switch, lingkaran hijau yang ada di switch akan berwarna merah. jika media transmisi yang digunakan benar maka lama kelamaan indikator tersebut akan berubah warna menjadi lingkaran hijau


      • Untuk sekarang kita akan mengkonfigurasi IP static. Langkah-langkahnya adalah sebagai berikut:
      1. Klik komputer yang ingin dikonfigurasi IP addressnya, kemudian akan muncul window baru,
      2. Klik tab Desktop,
      3. Akan muncul menu, pilih IP Configuration,
      4. Isi bagian IP Static dengan 192.168.32.1 dan subnet mask biarkan secara default      255.255.255.0
      5. Untuk IP komputer kedua, isi dengan 192.168.32.2 Komputer ketiga isi dengan          192.168.32.3  dan seterusnya sampai komputer ke 8





      • SELESAI
